ūüĎ®‍ūüŹ≠ Hegeszt√©si Szimb√≥lumok - Bevezet√©s (Defin√≠ci√≥ √Čs Szimb√≥lum Elhelyez√©s)


Az

Hegesztési szimbólumok fontos az információk gyors továbbításához.

Megjegyzés: a hegesztési szimbólum az AWS A2.1 és AWS A2.4 szabványokon alapul.

Definíció

A szimb√≥lum a k√∂vetkezŇĎk√©ppen defini√°lhat√≥:

A mŇĪszaki rajzokban haszn√°lt vonalak, szimb√≥lumok √©s sz√°mjegyek √∂sszess√©ge, amelyek jelzik a hegesztett k√∂t√©sek bizonyos jellemzŇĎit.

De mi a szimbólum?

Ez valami, ami az analógia elve alapján mást képvisel vagy helyettesít. A

Hegesztési szimbólumok rajzok a hegesztési folyamat irányelveit képviselik.

Helytakar√©koss√°gra √©s a projektrajzokon val√≥ munkav√©gz√©sre szolg√°lnak, ugyanakkor a szimb√≥lumok gyorsabb√° √©s egyszerŇĪbb√© teszik a rajzok √©rtelmez√©s√©t.

A szimb√≥lumok minden sz√ľks√©ges inform√°ci√≥t megadnak a hegeszt√©shez, p√©ld√°ul: a let√∂r√©s geometri√°ja √©s m√©retei, hegeszt√©si hossz, a hegeszt√©s helysz√≠ni elv√©gz√©se stb.

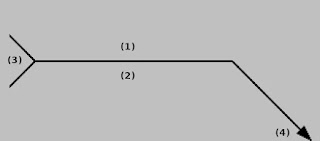

Az al√°bbiakban egy alapvetŇĎ szerkezet l√°that√≥ ezen inform√°ci√≥k tov√°bb√≠t√°s√°hoz:

(1): Hegeszt√©s a ny√≠l ellenkezŇĎ oldal√°n.

(2): Hegesztés a nyíl ugyanazon oldalán.

(3): farok.

(4): Nyíl.

Referencia sor

A referenciavonal egy szimb√≥lum, √©s az alap, amelyre az √∂sszes t√∂bbi hegeszt√©si szimb√≥lum (vagy a hegeszt√©s v√©grehajt√°s√°ra vonatkoz√≥ utas√≠t√°sok) ker√ľl.

En√©lk√ľl nincs hegeszt√©si szimb√≥lum.

A szimb√≥lumok a helysz√≠ntŇĎl f√ľggŇĎen k√ľl√∂nb√∂zŇĎ mŇĪveletek jelz√©s√©re szolg√°lnak.

Megjegyz√©s: A referenciavonal f√∂l√∂tt vagy alatt is elhelyezhetŇĎk.

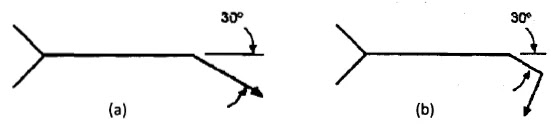

A referenciavonalnak vízszintesnek kell lennie, és a nyílvonalnak az alábbi képen látható szöggel kell rendelkeznie:

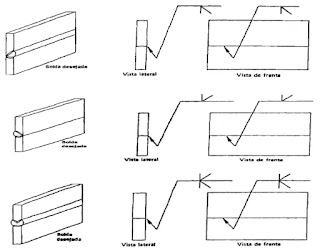

Törött nyíl

Törött nyíl akkor használatos, ha a csukló egy meghatározott tagját le kell vágni. A nyíl feladata pedig arra a tagra mutatni.

MEGJEGYZ√ČS: Az ANSI/AWS A2.4 szabv√°ny azt is kimondja, hogy a nyilakat nem kell megt√∂rni a k√∂vetkezŇĎ helyzetekben:

  • Amikor a k√≠v√°nt oldal a ferde nyilv√°nval√≥.
  • Ha lehetŇĎs√©g van az √≠z√ľletet alkot√≥ tagok egyik√©nek vagy m√°sikj√°nak let√∂r√©s√©re.

Több sor

T√∂bb hivatkoz√°si sort haszn√°lnak az egym√°st k√∂vetŇĎ hegeszt√©si mŇĪveletekre vonatkoz√≥ inform√°ci√≥k t√°rol√°s√°ra.

A mŇĪveletek v√©grehajt√°s√°nak sorrendj√©t az hat√°rozza meg, hogy a vonal milyen k√∂zel van a ny√≠lhoz.

Az elsŇĎ mŇĪvelet a legk√∂zelebbi sor √°ltal jelzett mŇĪvelet lesz, √©s √≠gy tov√°bb.

Nyíl

A ny√≠l a hegeszt√©si szimb√≥lum referenciavonal√°t k√∂ti √∂ssze a hegesztendŇĎ k√∂t√©ssel.

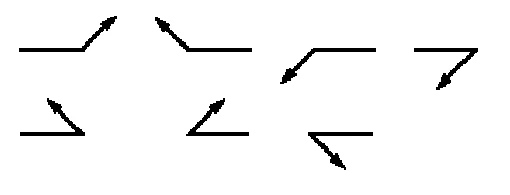

Az elsŇĎ p√©ld√°ban a ny√≠l lefel√© √©s jobbra mutat, de sok m√°s kombin√°ci√≥ is megengedett, am√≠g a referenciavonal v√≠zszintes marad (l√°sd az al√°bbi p√©ld√°kat).

farok

Az olyan hivatkozások, mint a specifikációk, a hegesztési folyamatok, az eljárás száma, az utasítások és egyéb adatok a szimbólum farkán láthatók.

Ha nem haszn√°lunk ilyen hivatkoz√°sokat, a farok an√©lk√ľl is maradhat.

Gyakran elŇĎfordul, hogy a farokkal jelzik a hegeszt√©si folyamatot vagy a haszn√°lni k√≠v√°nt fogy√≥eszk√∂zt.

Megjegyz√©s: Csak olyan inform√°ci√≥kat sz√ļrhat be a farokba, amelyeknek nincs saj√°t elŇĎre meghat√°rozott helye (K√©rj√ľk, n√©zze meg a √°ttekintŇĎ k√©p al√°bb).

Szimbólumok elhelyezése

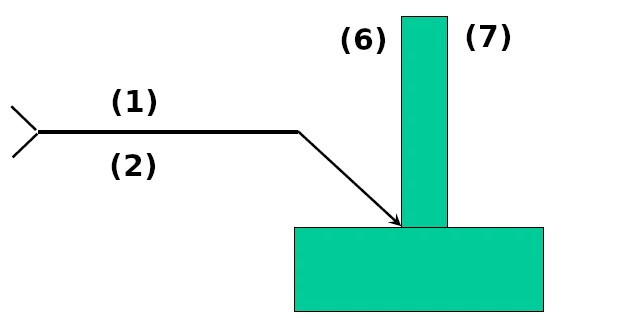

A hegeszt√©si szimb√≥lumok a referenciavonal f√∂l√∂tt vagy alatt helyezkednek el, a ny√≠lnak az √≠z√ľlethez viszony√≠tott hely√©tŇĎl f√ľggŇĎen, nevezetesen:

  • Szimb√≥lum a referencia alatt vonal a hegeszt√©snek felel meg, amelyet a ny√≠lpontokkal (2) vagy (6) azonos oldalon v√©geztek.
  • A referenciavonal feletti szimb√≥lum a hegeszt√©snek felel meg, amelyet a ny√≠l (1) vagy (7) ellenkezŇĎ oldal√°n v√©geztek.

Ennek oka az, hogy gyakran mindk√©t oldalon hegeszt√ľnk. Emellett nehezebb lenne mindk√©t szimb√≥lumot ugyanazon az oldalon haszn√°lni.

(6): Ugyanaz az oldal
(7): A m√°sik oldal

MEGJEGYZ√ČS:

A hegeszt√©s a k√∂t√©s mindk√©t oldal√°n tal√°lhat√≥ jellemzŇĎkkel rendelkezik szimb√≥lum a referenciavonal mindk√©t oldal√°n.

√Āttekint√©s √©s √∂sszefoglal√≥

A referenciavonal, a ny√≠l √©s a farok mellett alapvetŇĎ szimb√≥lumok, kieg√©sz√≠tŇĎ szimb√≥lumok, m√©retek vagy egy√©b hegeszt√©si adatok is rendelkez√©sre √°llnak. Ezeket m√°s cikkekben jobban kifejtj√ľk.

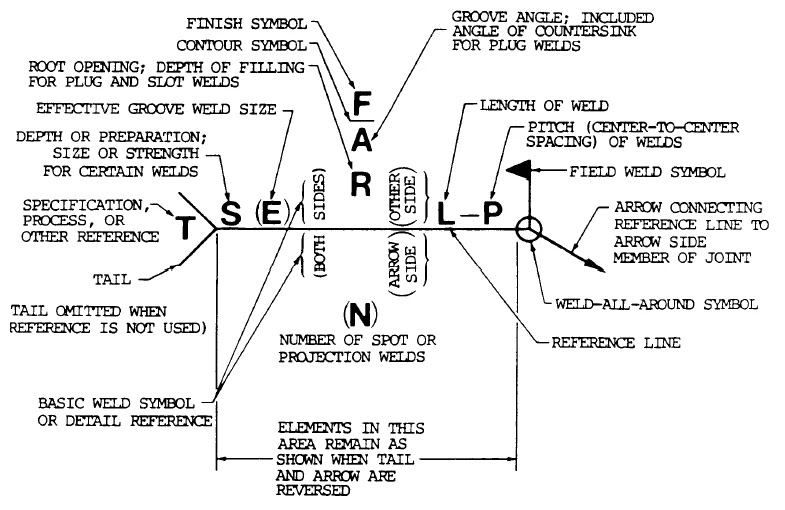

Az al√°bbi k√©pen l√°that√≥ a hegeszt√©si szimb√≥lum k√ľl√∂nb√∂zŇĎ elemeinek szabv√°nyos helye.

Fontos tippek:

  • A hegeszt√©si szimb√≥lum b√°rmely eleme lehet a referenciavonal felett vagy alatt, kiv√©ve a mezŇĎ hegeszt√©si szimb√≥lum√°t.
  • K√∂telezŇĎ a referenciavonal √©s a ny√≠l haszn√°lata. K√∂telezŇĎ a hegeszt√©si szimb√≥lum vagy a farok haszn√°lata is.
  • A hegeszt√©si szimb√≥lum nem minden elem√©t kell felt√ľntetni vagy haszn√°lni, kiv√©ve, ha ez az egy√©rtelmŇĪs√©g kedv√©√©rt t√∂rt√©nik.
