ūüĎ®‍ūüŹ≠ Kieg√©sz√≠tŇĎ Hegeszt√©si Szimb√≥lumok


A kieg√©sz√≠tŇĎ szimb√≥lumok azok, amelyek r√©szletezik, elmagyar√°zz√°k vagy r√©szletesebb inform√°ci√≥t ny√ļjtanak az elv√©gzendŇĎ munka t√≠pus√°r√≥l. N√©ha r√©szleteket adhatnak a hegeszt√©si gy√∂ngy√∂krŇĎl.

√Āltal√°ban a ny√≠lhoz k√∂zelebbi referenciavonalon vannak √°br√°zolva.

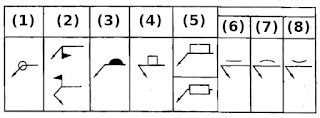

Az al√°bbi k√©pen a kieg√©sz√≠tŇĎ hegeszt√©si szimb√≥lum l√°that√≥.

1 - Hegesztés mindenhol

Az elsŇĎ szimb√≥lum (ny√≠lt k√∂r) akkor haszn√°latos, amikor a hegeszt√©st akarjuk jelezni a teljes kont√ļr k√∂r√ľl, l√°sd az al√°bbi p√©ld√°t.

2 - Terepi hegesztés

A z√°szl√≥ szimb√≥lum r√©szletess√©ge, hogy jelenl√©te azt jelzi, hogy a hegeszt√©st „terepen” vagy a berendez√©s telep√≠t√©sekor kell elv√©gezni.

Ennek a zászlónak a hiánya azt jelzi, hogy a hegesztést gyárilag kell elvégezni.

3 - Olvadjon fel

A szimb√≥lum csak az egyik oldalon k√©sz√ľlt hegeszt√©sre vonatkozik, √©s a teljes behatol√°st jelzi.

Ha a gy√∂k√©r megerŇĎs√≠t√©se kritikus, ezt a szimb√≥lum bal oldal√°n kell felt√ľntetni, n√©zze meg az al√°bbi p√©ld√°t.

4 - fogyóeszköz

Ehhez a szimb√≥lumhoz a fogy√≥eszk√∂z√∂k t√≠pus√°val kapcsolatos r√©szleteket kell mell√©kelni, megjegyz√©seket kell fŇĪzni a rajzhoz, vagy ak√°r a farokter√ľletet is haszn√°lni.

5.1 - "Biztons√°g"

Ha a teljes behatol√°s el√©r√©s√©hez h√°tt√©rsz√ľks√©glet sz√ľks√©ges, akkor a t√©glalap szimb√≥lumot kell haszn√°lni.

Ha a h√°tlapot hegeszt√©s ut√°n el kell t√°vol√≠tani, akkor „R” betŇĪt kell beilleszteni ebbe a t√©glalapba.

Vegye figyelembe, hogy a hátsó szimbólum és a dugaszhegesztési szimbólum megegyezik. A szövegkörnyezet azonban világossá teszi, hogy mi a szimbólum szándéka.

5.2 - Távtartó

A t√°vtart√≥ neve √©s k√©pe √°ltal√°ban mag√°t√≥l √©rtetŇĎdŇĎ (l√°sd al√°bb).

Az al√°bbi p√©ld√°ban 12 x 6 mm -es, alacsony sz√©ntartalm√ļ ac√©lb√≥l (SAE 1020) k√©sz√ľlt t√°vtart√≥t haszn√°lunk:

Kont√ļr (6, 7 √©s 8)

Az √∂bl√≠tŇĎ szimb√≥lum azt jelenti, hogy a hegeszt√©si megerŇĎs√≠t√©st el kell t√°vol√≠tani.

A hegesztésnek egy szintben kell lennie az alapfémmel.

Ez egy elismert és bevált módszer a fáradtságállóság növelésére, de arra is használják, hogy megkönnyítsék a roncsolásmentes vizsgálatokhoz, például az ultrahangvizsgálathoz való hozzáférést.

Mag√°t√≥l √©rtetŇĎdik, hogy ez az AWS szimb√≥lum (kont√ļr) a "hegesztett" √°llapotra vonatkozik, azaz minden tov√°bbi mechanikai kezel√©s n√©lk√ľl.

Soha nem l√°ttam ezt a szimb√≥lumot haszn√°lni. √Čs amellett, hogy nem l√°tom √©rtelm√©t, √ļgy v√©lem, hogy ez a gyakorlat k√°ros a minŇĎs√©gre.

P√©ld√°ul, ha konvexit√°s szimb√≥lumra van sz√ľks√©g, a hegesztŇĎt arra lehet √∂szt√∂n√∂zni, hogy t√∂lts√∂n t√∂bbet, hogy a hegeszt√©s dombor√ļbb legyen.

Példák más profilszimbólumok használatára:

BefejezŇĎ szimb√≥lumok

Vannak befejezŇĎ szimb√≥lumok is, amelyek a hegeszt√©si fel√ľlet befejez√©s√©nek m√≥dj√°t jelzik. Ezek a szimb√≥lumok a k√∂vetkezŇĎk:

  • C - Forg√°csol√°s
  • G - Csiszol√°s
  • M - Megmunk√°l√°s
  • R - G√∂rd√ľlŇĎ
  • H - Kalap√°csol√°s
  • U - Meghat√°rozatlan

A betŇĪszavak/betŇĪk az angol kifejez√©sek elsŇĎ betŇĪj√©re vonatkoznak.
