👨‍🏭 Mi A Hő Által Érintett Zóna (HAZ)


Meghatározás.

Az nemesfém azon része, amely nem olvadt össze hegesztés közben, de amelynek mikrostruktúrája és mechanikai tulajdonságai megváltoztak a hegesztés hője miatt.

Sokan összetévesztik a HAZ -t a fuzionált zónával.

Bár az olvadt zóna számos kémiai és kohászati ​​átalakuláson megy keresztül olvadása és megszilárdulása során, és ezért hő vagy hőmérséklet befolyásolja, nem ezt nevezzük HAZ -nak.

A definíciók megkülönböztetésének jobb megértése érdekében nézze meg az alábbi képet:

HAZ gyengesége.

A HAZ egy olyan régió, amely a gyenge pontjává válhat hegesztési kötésben, amely normál körülmények között elég erős lenne.

Ez gyakori a szénacéloknál, ahol amellett, hogy a HAZ kevésbé ellenálló, mint a hegesztett fém (WM), hibák és katasztrofális meghibásodások forrása is lehet.

Annak ellenére, hogy kevésbé ellenálló, mint a WM, a hegesztési eljárás minősítésének biztosítania kell, hogy a HAZ erősebb vagy legalább megőrzi az eredeti nemesfém jellemzőit.

A szénacél HAZ törékenységének néhány oka az alábbiakban látható:

  • A HAZ szemcséi a hő és a csúcshőmérséklet hatására nőnek. A durva szemcsés mikroszerkezetek alacsonyabb szívósságúak alacsony hőmérsékleten, és általában alacsonyabb korrózióállósággal rendelkeznek.
  • A hő kedvez az acél alkatrészek, például a cementit egyesülésének és szferonizációjának is, csökkentve a mechanikai szilárdságot.
  • A hegesztés tipikus termikus ciklusa és a HAZ gyors lehűtése elősegítheti és fokozhatja a martenzit néven ismert kemény, törékeny kristályos szerkezet kialakulását.
  • A létrehozott martenzites szerkezet alapvető fontosságú a hidrogén felszívódásához és repedéséhez (hideg krakkolás). Ez a repedés általában nem látható az emberi szem számára, de súlyosan ronthatja a teljesítményt vagy csökkentheti a berendezés élettartamát.
  • Az új martenzites mikrostruktúra okozta keménységnövekedés csökkenti a korróziót és az ütésállóságot.

Az egyik megfigyelés szerint más típusú anyagoknak erősebb HAZ -ja lehet, ellentétben a hagyományos paradigmánkkal. Ennek eredményeként más megfontolások is alkalmazhatók.

A HAZ régiói.

A fenti törékenységi fogalmak általánosak. Amellett, hogy anyagonként változnak, a HAZ -n belül is vannak eltérések.

A GRONG & amp; AKSELSEN, az egymenetes hegesztés a csúcshőmérséklettől függően 5 nagyon jellemző régióra osztható:

  1. Részben olvadt régió: Olvadáspont közeli hőmérséklet.
  2. Durva szemcsés terület: csúcshőmérséklet 1100ºC felett.
  3. Finomszemcsés régió: Csúcshőmérséklet éppen a kritikus átalakulási hőmérséklet felett.
  4. Interkritikus régió: A csúcshőmérséklet valamivel a kritikus átalakulási hőmérséklet alatt van.
  5. Szubkritikus régió: A csúcshőmérséklet valamivel az AC1 vagy AR1 hőmérséklet alatt van.

Az alábbi ábrázolás tökéletes analógiát biztosít a termikus eloszlás, az elért csúcshőmérséklet és a régiókra osztás között.

A többáteresztő hegesztés természetesen nagyobb bonyolultságot jelent az elemzéshez, mivel a következő átmenetek mérséklik az előzőeket.

Fontos megjegyezni, hogy a fenti téma általánosítása csak a megértés (didaktika) elősegítésére és a minőség -ellenőrzési erőfeszítések irányítására irányul.

A HAZ kiterjesztése.

Érdemes megjegyezni, hogy a HAZ az a zóna, amelyet a nemesfém hő (hőmérséklet) befolyásol, és nem azonos a fűtött zónával.

A megnövekedett hőmérsékletű régió sokkal nagyobb, de csak a hő által „érintett” vagy „károsított” területet tekintjük HAZ -nak.

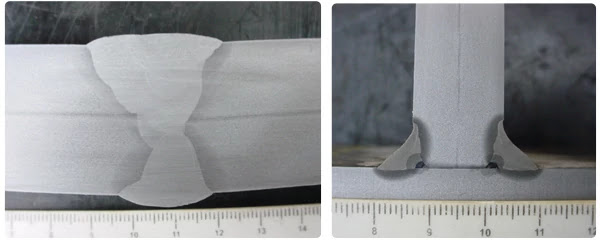

Lásd alább két makrógráfot a HAZ jelzésével. A jobb oldali makró sokkal nyilvánvalóbb, tekintettel a HAZ sokkal sötétebb színére.

Az anyagtulajdonság változása elsősorban az alábbiaktól függ:

  • Alapanyag.
  • Hővezetési együttható.
  • Előmelegítési hőmérséklet.
  • Hőbemenet.

Alapanyag.

A HAZ jellemzői alapvetően a termikus ciklustól és a hőeloszlástól függenek. Ez a nem nemesfém típusától és a hegesztési eljárástól függ.

A hegesztendő fém típusától függően a hőciklus hatásai nagymértékben változhatnak.

Ebben az esetben a nem átalakítható fémek (pl. alumínium) esetében a legmarkánsabb szerkezeti változás a szemcsés növekedés (vagy a lágyítás a munkával edzett ötvözetek esetében).

Hővezetési együttható.

A az alapanyag hővezető képessége nagy szerepet játszik.

Ha az együttható magas, akkor az anyagnak nagy a hűtési sebessége és kicsi a termikusan érintett zónája.

Az alacsony együttható magasabb hőkoncentrációt, lassabb hűtési sebességet és következésképpen magasabb HAZ értéket eredményez.

Hőbevitel (hegesztési eljárással).

A hegesztési folyamat által bevezetett hőmennyiség fontos szerepet játszik, például:

  • A gázhegesztés magas hőbevitellel rendelkezik, ami növeli a HAZ méretét.
  • A lézeres hegesztés viszont nagyon koncentrált és korlátozott mennyiségű hőt ad, ami kis HAZ -t eredményez.
  • Az ívhegesztés a két véglet között van, nagy eltérések vannak az egyes folyamatok között a hőbeviteltől függően.

Angol Verzió

Látogasson el a oldalra Angol verzió a pontosításhoz, ha szükséges.

Ismerje meg a Hegesztést

Szeretne többet megtudni a hegesztésről? Látogasson el a oldalra Gyors Tanfolyam.

Idézet

Amikor egy tényt vagy információt bele kell foglalnia egy feladatba vagy esszébe, akkor azt is meg kell adnia, hogy hol és hogyan találta meg ezt az információt (HAZ).

Ez hitelességet kölcsönöz a dolgozatának, és néha szükség van rá a felsőoktatásban.

Az élet (és az idézet) megkönnyítése érdekében másolja be és illessze be az alábbi információkat a feladatába vagy esszébe:

Luz, Gelson. Mi A Hő Által Érintett Zóna (HAZ). Anyagok Blog. Gelsonluz.com. nn hh eeee. URL.

Most cserélje ki a nn, hh és eeee dátumot, napot, hónapot és évet, amikor böngészett ezen az oldalon. Cserélje ki az oldal tényleges URL -jének URL -jét is. Ez az idézési formátum az MLA -n alapul.
