Oxi Üzemanyag -Vágópisztoly 👨‍🏭 (Típusok, Alkatrészek És Fúvóka) 2021


Az oxi -üzemanyag -pisztoly olyan berendezés, amelyet az üzemanyaggáz és az oxigén keverésére terveztek. Ideális arányban kell lenniük ahhoz, hogy megfelelő lángot kapjanak. A nagy sebességű oxigénsugarat a vágófejhez is irányítják

Pisztoly alkatrészek

A fáklya a következőkből áll:

  • (1): Szelepek
  • (2): Fáklyatest és gázcsövek
  • (3): Támogatás

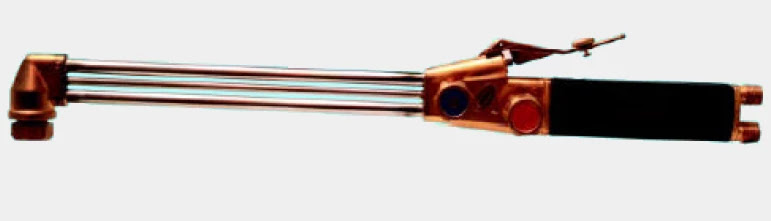

Automatikus vágópisztoly:

A fáklyák típusai

A fáklyák a vágóhegyet 90 ° -ban rögzíthetik az alapjához képest kézi eljárásokhoz. Egyenesek lehetnek automatikus vágógépek csatlakoztatásához is

Ezen kívül vannak kombinált fáklyák. Olyan helyeken használják, ahol váltakoznak a vágási és hegesztési műveletek, például karbantartó műhelyekben

Ilyen esetben egy vágóeszközt kell hegesztőpisztolyra szerelni, amely a következőkből áll:

  • Keverőkamra
  • Elválasztó rendszer
  • Szelep az oxigén szabályozására

Az alábbi képen egy kombinált fáklya látható:

(4): Hegesztési hosszabbítás

(5): Vágóhosszabbítás

(6): Pisztolykábel

Egy másik kézi fáklyaváltozat

Néhány égő külön áramkörrel rendelkezik az oxigén és az üzemanyag számára. Tehát a keveréket csak a vágófúvókában készítik:

És végül az automatikus vágópisztolyok

Lehetővé teszik az O2 teljes elválasztását, két külön oxigénbemenettel. Lehetővé teszi:

  1. Az O2 és a lángnyomás szabályozása
  2. A vágáshoz szükséges oxigén külön szabályozókba kerül

Ez lehetővé teszi az egyes felhasználásokra vonatkozó egyedi beállításokat. Tehát különböző nyomást gyakorolhatunk különböző felhasználásokra

Ami a gázok fáklyában történő keverését illeti, ez különböző módon történhet

A gázokat csak a vágóhegyben, a fenti képen látható módon, vagy magában a pisztolyban lehet keverni

A fáklyák keverékei lehetnek oxigénbefecskendezéssel vagy keverőkamrával

Az injektor és a keverőpisztoly elvei:

(7): Injektorok

(8): Keverők

A befecskendező pisztolyokban az éghető gázt a nagy sebességű oxigénen keresztül szívják egy Venturi -csatornán keresztül

A keverőkben az éghető és oxidáló gázok a szelepek szabályozásával azonos nyomással jutnak el a keverőkamrába

A fúvóka keverő rendszerben a gázokat külön szállítják a fúvókához, ahol végül összekeverik

A gépesített vágópisztoly hosszúkás testtel rendelkezik. A gázszabályozó szelepektől a vágófejig terjed

Ebben a fáklyában az elzáró oxigénszelep manuálisan vagy automatikusan aktiválható egy központi parancsból. Használata olyan munkákhoz ajánlott, ahol szabványosításra és egyenletes vágásra van szükség, például tömeges gyártás esetén

Vágó fúvókák

A fúvókák a pisztolyfejre vannak szerelve, hogy a gázkeverékeket elkülönítsék. A vágni kívánt felülethez is vezetik őket (a belső lyukakon keresztül)

A vágóhegy fő és legfontosabb mérete a vágó O2 csatorna belső átmérője

Ezen a nyíláson keresztül a megfelelő nyomás és oxigénáram egyensúlyban van a vágandó vastagsághoz. Tehát a fúvókát a vastagság függvényében kell meghatározni

A fúvóka által vágható lehetséges vastagsági határokat a nyílás átmérőjének megválasztása határozza meg

Az oxigéncsatorna alakja szintén fontos, mivel meghatározza azt a korlátozást, amellyel a gáz megfelel. Következésképpen a gáz és a teljes folyamat sebessége is hatással lesz

Az alábbi kép az oxigéncsatornák különböző formáit mutatja be:

A vágófejek sokféle típusban és méretben kaphatók. A fúvóka kiválasztásakor figyelembe kell venni a következő kritériumokat:

  • Vágandó anyag
  • Vastagság
  • Üzemanyag

Minden gyártó saját műszaki előírásokkal rendelkezik a fúvókákhoz. Ez befolyásolja a vágási eredményt a következők szerint:

  • Minőség
  • Vágási sebesség
  • Gázfogyasztás
  • Összköltsége

Fontos megjegyezni, hogy a fúvóka talán a legalacsonyabb költségű alkatrész egy automatikus vágórendszerben. De ha rosszul használják, akkor a legnagyobb potenciállal növelheti a működés összköltségét

A tűk bevezetésével nem szabad tisztítani, mivel ez növelheti az oxigéncsatorna belső átmérőjét. Olyan vegyszerekkel kell tisztítani, amelyek eltávolítják a vízkövet
